Отвод горячего воздуха от Russel: варианты для временных и постоянных площадок

Мобильный промышленный кондиционер охлаждает рабочую зону только тогда, когда тепло конденсатора уходит за её пределы. Для временной площадки достаточно безопасного съёмного отвода по требованиям модели; для постоянной работы нужен рассчитанный канал, компенсационный воздух и организованный дренаж.

Тепловой баланс включает электрическую мощность

Моноблок забирает тепло на холодной стороне и переносит его на горячую. К этому теплу добавляется электроэнергия компрессора и вентиляторов. Поэтому поток от конденсатора несёт больше тепла, чем указано в строке холодопроизводительности.

Если горячий поток остаётся в том же помещении, средняя температура не снижается: локальная струя становится холоднее, а остальной объём получает отведённое тепло и электрическую мощность агрегата. Такой режим допустим для точечного охлаждения человека или оборудования лишь при достаточном удалении горячего воздуха из общей зоны.

Отвод горячего воздуха от кондиционера: варианты для временных и постоянных площадок — это выбор пути с минимальным сопротивлением, без возврата нагретого потока к забору и без нарушения вентиляционного баланса здания.

Холодную струю направляют в рабочую зону

Подающие патрубки ориентируют на оператора, стойку оборудования или ограниченный технологический участок. Между выходом и целью не должно быть перегородок и источников интенсивного встречного потока. Слишком близкая подача создаёт дискомфорт человеку и может вызвать локальное переохлаждение поверхности.

Для серверного шкафа проверяют допустимую температуру входящего воздуха и исключают замыкание холодной струи сразу обратно в кондиционер. Для поста в цехе учитывают перемещения людей и транспорта. Мобильный агрегат не должен перекрывать проход или эвакуационный путь.

Временный отвод делают коротким и проверяемым

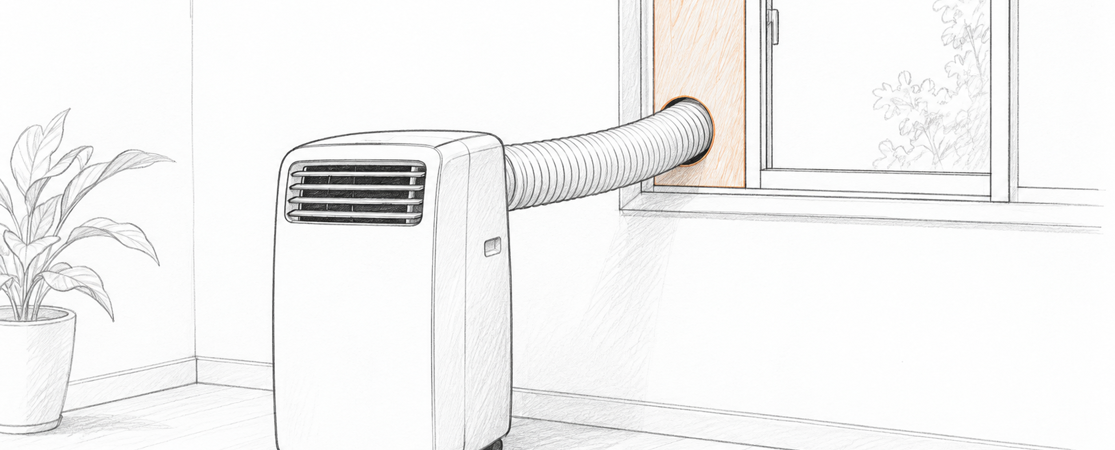

На арендуемой площадке или во время аварийных работ горячий воздух можно вывести через предусмотренный изготовителем рукав в проём, технологическое окно либо временную панель. Диаметр, материал, длину и число поворотов берут из документации конкретной модели.

Рукав не сминают, не пережимают створкой и не укладывают резкими петлями. Выброс защищают от осадков и располагают так, чтобы нагретый воздух не возвращался через соседний проём. Временную панель закрепляют механически; клейкая лента не должна быть единственным несущим элементом.

Постоянный канал требует аэродинамического расчёта

Длинный канал, переходы, решётка и обратный клапан создают сопротивление. Оно уменьшает расход через конденсатор и может привести к перегреву или аварийному отключению. До монтажа сверяют допустимое внешнее давление вентилятора агрегата и считают потери всей трассы.

Сечение нельзя уменьшать только ради удобного прохода через стену. Переход выполняют плавным, количество поворотов сокращают, а выбросную решётку выбирают по расходу и свободному сечению. Если штатный вентилятор не покрывает сопротивление, отдельный вытяжной вентилятор допускается только в согласованной схеме: произвольная установка «в помощь» может нарушить расход внутри оборудования.

Канал теплоизолируют там, где горячая поверхность опасна для людей или добавляет нежелательное тепло в помещение. Предусматривают съёмный участок для перемещения агрегата и доступ для очистки.

Компенсационный воздух сохраняет баланс

Если моноблок забирает воздух помещения и выбрасывает его наружу, внутри возникает разрежение. Недостающий объём приходит через двери, щели и соседние зоны, часто вместе с жарой, пылью или запахами. Организованный приток подают из допустимого источника и согласуют с общей вентиляцией.

В некоторых схемах конденсатор имеет отдельный забор и выброс. Тогда рабочая зона меньше зависит от наружного воздуха, однако оба тракта всё равно проверяют по сопротивлению и взаимному расположению. Конкретную конфигурацию определяют по руководству выбранного Russel, а не по внешнему виду корпуса.

Конденсат отводят отдельно от горячего воздуха

При охлаждении и осушении на испарителе образуется вода. Её собирают в бак, удаляют встроенной помпой или направляют в дренаж — в зависимости от исполнения. Ёмкость контролируют по сигнализации, а постоянную линию прокладывают с требуемым уклоном и защитой от перелива.

Дренаж нельзя выводить туда, где вода создаст скользкий участок, повредит продукцию или попадёт на электрооборудование. Трассу оставляют доступной для промывки. Горячий воздуховод не используют как путь отвода конденсата.

Производительность сверяют с реальной нагрузкой

Тепловая нагрузка включает оборудование, людей, освещение, солнце, вентиляцию и ограждения. Для локального поста можно охлаждать не весь цех, а ограниченную рабочую зону. Для помещения с равномерной температурой холодопроизводительность сравнивают с полной нагрузкой объёма.

В каталоге Russel RPAC-16H имеет холодопроизводительность 4,68 кВт и максимальный воздухообмен 2400 м³/ч. У RPAC-25H эти показатели составляют 7,32 кВт и 3600 м³/ч. Более крупный RPAC-60H выдаёт 17,58 кВт холода при расходе воздуха до 10 500 м³/ч и требует трёхфазного питания 380 В. Эти значения помогают выбрать класс, но схему отвода проверяют по руководству и фактической трассе.

Режим работы определяет формат решения

Мобильная схема уместна для сезонной зоны, ремонта штатного охлаждения, мероприятия, временного производства или меняющейся планировки. Перед запуском проверяют электропитание, свободные зоны вокруг решёток, устойчивость пола, шум и регулярное удаление конденсата.

При круглосуточной работе, нескольких помещениях, строгой температуре или длинной трассе стационарная система часто предсказуемее. Она позволяет вынести конденсатор, рассчитать распределение воздуха, резервирование и автоматику. Колёса у моноблока упрощают перемещение, но не отменяют инженерную инфраструктуру.

Проверка перед запуском

1. Рассчитайте тепловую нагрузку всей комнаты или локальной зоны.
2. Выберите направление и дальность холодной струи.
3. Уточните расход горячего воздуха и допустимое сопротивление отвода.
4. Спроектируйте короткий выброс без пережатий и возврата воздуха.
5. Организуйте компенсационный приток и отвод конденсата.
6. Проверьте питание, шум, проходы и доступ к фильтрам.
7. После запуска измерьте температуры у забора и выброса и проконтролируйте аварии.

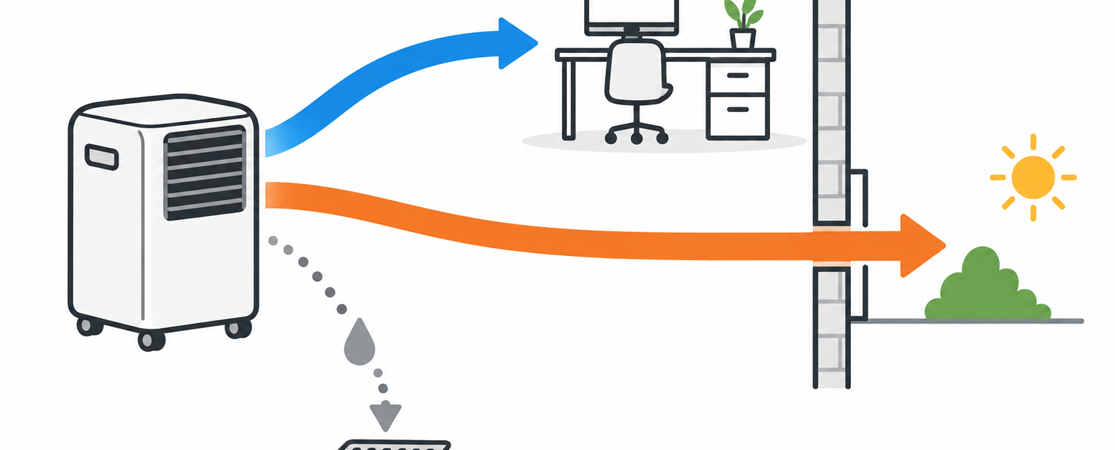

Хорошая схема разделяет три потока: холод идёт к рабочей зоне, горячий воздух — наружу или в допустимую техническую область, конденсат — в безопасный дренаж. Если это разделение нельзя обеспечить временными средствами, мобильный кондиционер не заменит стационарную систему.
